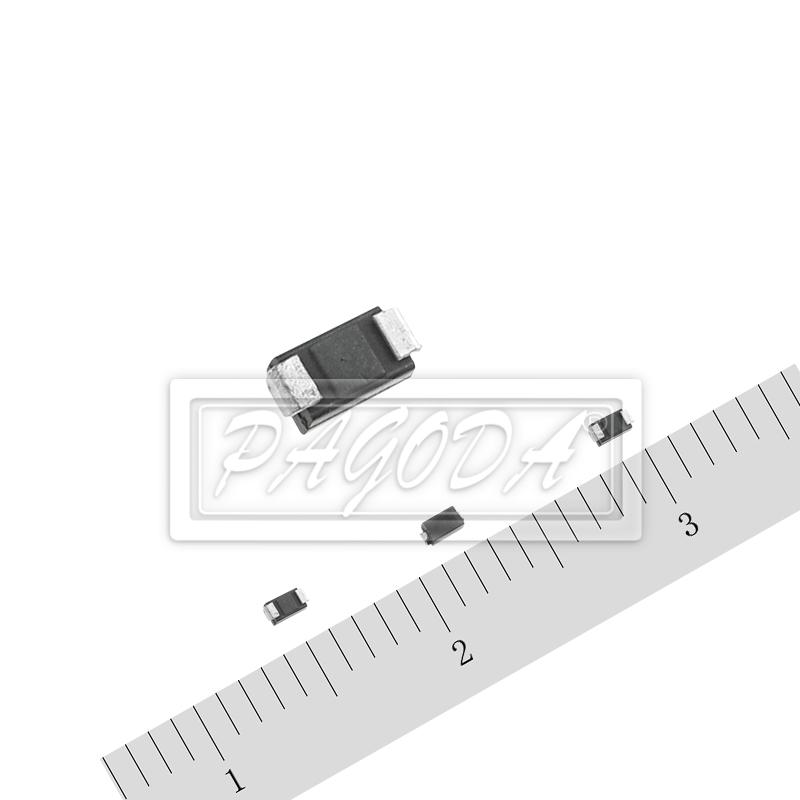

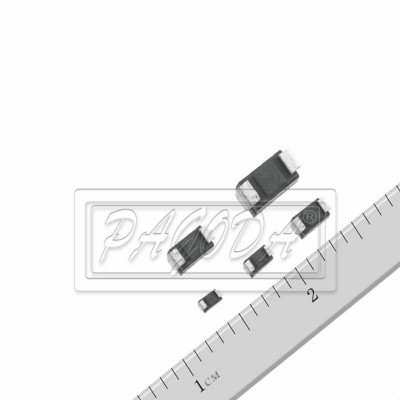

平尚科技全系列高频贴片电感
产品介绍:
高频贴片电感：尺寸毫米(公寸):0603、1005、1608、2012。
电感范围:1.0～680nH。
高频贴片电感的精度、直流电阻、额定电流、感量范围、额定频率等主要参数范围
误差精度(%):共五种精度代号S:±0.3nH；D:±0.5nH；J:±5%；K:±10%；M:±20%。
直流电阻：0.05欧姆～1.8欧姆
额定电流：150～500mA
感量范围：0.047uH～270uH
额定频率：50～100M(Hz)
高频电感感量值的读法和含义:
47N : 0.047uH
R10 : 0.10uH
1RO : 1uH=1000nH
101 : 100uH
高频贴片电感特性：高自谐振频率，叠层独石结构,比直插式高频电感具有更高的可靠性，优良的焊接性和耐焊性，适合于回流焊和波峰焊。符合ROSH无铅化标准,默认为卷带包装。
高频贴片电感，积层式晶片电感系列是由瓷料和低阻抗的银导体组成，提供优越之的品质系数及共振频率。
高频电感和功率电感和绕线电感的区别贴片高频电感和功率贴片电感在电路中的用途不同:功率电感用在电源上，高频电感用在电源滤波上。
电感量和封装尺寸:功率电感一般采用绕线方式,因为其过电流能力要求较高,封装尺寸相对高频电感较大一些。功率电感都是绕线电感并且带磁芯及屏蔽它的封装通常是从2D12～8D43等感量从2.2至100UH,电流是A级，而普通的绕线电感封装从1008～1812,电感值从几十nH至1mH都有,电流相对要小些，-般是毫安数量级,用于小信号滤波低频振荡等。片式磁珠电感是黑色的，封装从0402～0805居多UH级,一般用于要求不高的电感场合，电流也是毫安级。
片式高频电感通常都是白色的.一定会在100nH以下通常在1NH至几十NH之间。高频电感与功率电感、绕线电感都有一个规律感量越大额定电流越小。
